[PSP]Sustitución de Pantalla LCD PSP

El día de hoy hablaremos del PlayStation Portable, que viene siendo ese divertido y antes sofisticado aparato de sony capaz de correr juegos de PS2. Todo esto viene a que en prenda a una computadora que vendi, me dejaron un PSP con la pantalla estrellada, entonces decidí repararlo para jugar en lo que lo reclaman (Y si lo reclaman poder cobrar la reparación). Igualmente que en el caso del Control del Play, no hay sitios útiles dónde te digan el secreto a voces que solo guarda una élite de técnicos improvisados en los mercados sobre ruedas y locales de la frikiplaza; entras a todos los links y te hallas comentarios en los foros que dicen "Yo te lo reparo" o "comprame la pantalla y una lana mas y te la instalo". Frustrado de nueva cuenta por la falta de información y por la una de dos, o la pendejéz de la gente de los foros, o lo culero de quien lo sabe hacer y no lo quiere compartir.





Así que de nueva cuenta me dí a la tarea de experimentar y obtener felices resultados, el procedimiento lo publico para quien lo quiera usar, solo pido que no sean gachos y me den el crédito, por lo demás, me da igual si abren sus centros de servicio o lo publican en los foros, entre mas gente sepa hacer esto, mejor. Pues bien, ¡Manos a la obra!

Lo que necesitamos:
Nuestro PSP dañado
Pinzas (Las de depilación sirven muy bien)
Multímetro digital
Desarmador de punta phillips (de cruz pues) que le quede a los tornillos
Desarmador plano para ayudarse
Refacciones de ser necesaria una sustitución (La pantalla en este caso)
El cargador o tener suficiente batería para estar probando.
mucha, pero mucha paciencia

Primero que nada pues este tutorial es de una falla especifica, la pantalla no se ve. Y una de tres, o la pantalla LCD se rompió o estrelló (Debido a un fuerte golpe como el de una caída) y se ve lo estrellado en lugar de la imagen; o tiene lineas de pixeles muertos o de plano no se ve nada. En cualquier caso lo más fácil es la sustitución de la pantalla, pero en el segundo caso, hay un método que veremos mas adelante y que puede salvar tu pantalla actual de terminar en la recycle bin:



En este caso nos orientaremos a la PSP 2001 que es el modelo que tengo, El metodo es igual para todo PSP modelo 2XXX, y muy similar para los PSP 1XXX y 3XXXX (O sea, el gordo y el slim mas nuevo). Sin embargo, les deberé el del PSP Go, ya que no tengo uno a la mano.

1XXX


2XXX


3XXX


La pantalla que se deben comprar debe ser de su modelo, mas que nada por el conector.

Desmontaje
Primero que nada, hay que checar la versión de nuestro PSP, ya que dependiendo de esta, si el modelo es 1XXX (El gordo, primer modelo) o 2XXX (Primer Slim casi todos son negros) o 3XXX (Segundo Slim, muchos son de colores) habrá que conseguir una pantalla adecuada, porque los conectores son diferentes. Esto lo puedes ver quitando la bateria, donde hay una estampa que dice que modelo traes:



Tomamos nuestro PSP, lo volteamos con los botones hacia abajo y podemos apreciar la existencia de 4 tornillos, dos en la tapa opuesta a la bateria, y dos debajo de la batería (posiblemente uno no se vea ya que esta debajo de una estampa que es el sello de garantia, que hay que violar para poder hacer la reparación) pasemos a retirarlos con el desarmador:



Después, en la parte "Inferior" (Si tomamos en cuenta que donde estan los botones L y R sería la parte "Superior") hay un tornillo más, hay que quitarlo también.

Igualmente, hay un par de tornillos junto al USB, de hecho lo flanquean, sobre la misma banda plateada.

Después haciendo uso de un poco de maña y de fuerza bruta, pero teniendo suma precaución, deberemos separar las tapas del PSP, dejando sus tripas de fuera. Hay que tenmer cuidado con los botoncitos (Que no se caen tan fácil como los de los controles, pero sería muy lamentable perderlos)



Ahora para poder acceder a la parte de la pantalla y sus conectores hay que remover con mucho cuidado la barrita donde están los botones de Volumen y Select, Start y Home Ya que están conectados igual que la pantalla por un "cable" flex plano de esos que son frágiles, si se daña ya no responderan esos botones. Lo mismo va para el de la pantalla.



Una vez que la removemos, la hacemos hacia abajo, y podemos traer hacia abajo la pantalla para dejar ver el lugar donde se empotra, ya que debajo de esta están los conectores. El mas grueso lo removemos con un desarmador plano y levantamos la cejilla cafe y se liberará solo el flex, la otra, nos auxiliamos de las pinzitas para sacarlo.

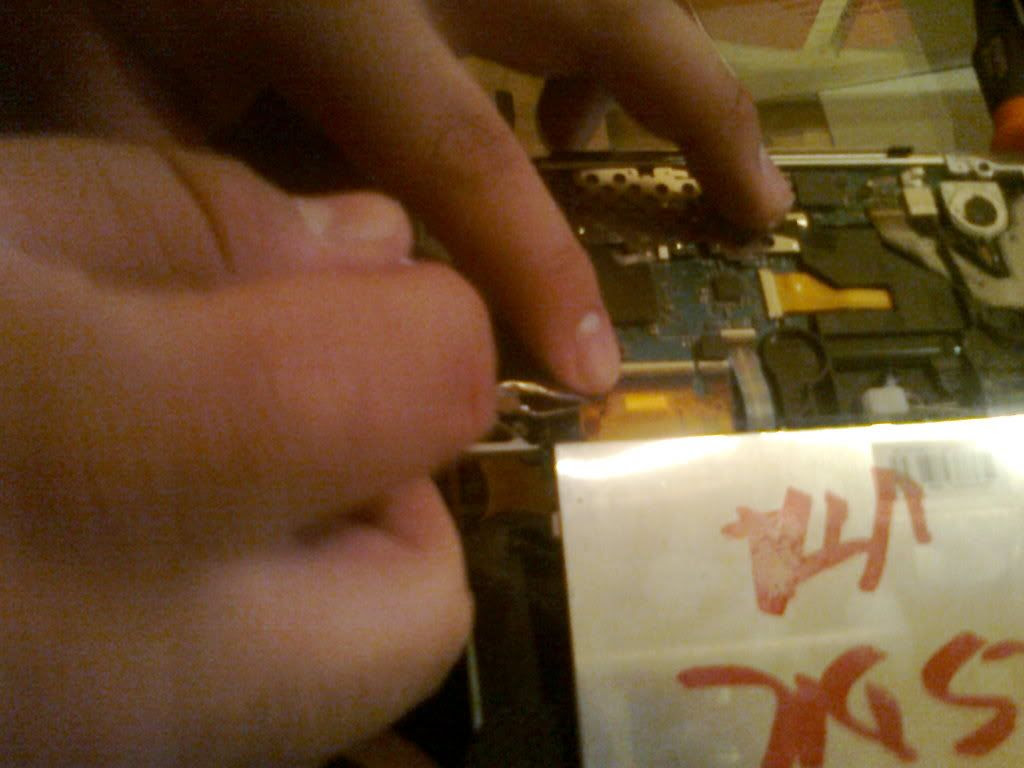

Sustituimos la pantalla por la nueva, volvemos a conectar los cables a sus respectivos conectores, para el delgadito nos auxiliamos de las pinzas:



Volvamos a Montarlo:


Antes de poner los tornillos, ponle la pila y verifica que al prender la nueva pantalla sirva, de no ser asi, puedes reclamar tu garantía (por eso deben de hacerlo una vez que la compran)



Si funcionó, todo es felicidad, así que terminamos el montaje:


Y a jugar. Espero que este tutorial les sirva, Las fotos se ven turbias porque la camara disponible era medio chacal y la luz mas. Pero dan una idea.

¡Hasta la Próxima!
